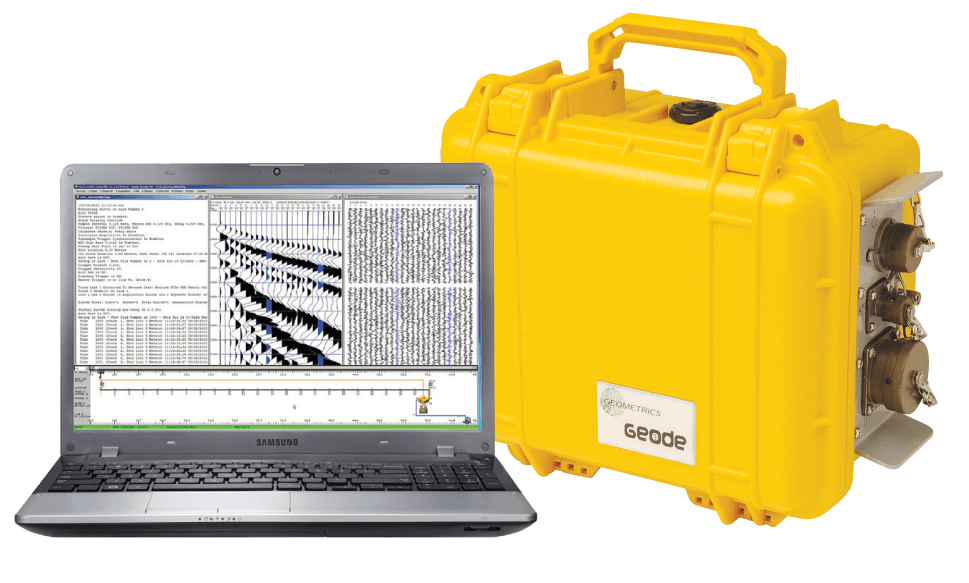

Máy đo địa chấn Geode

Hãng sản xuất: Geometrics - USA Model: Geode Thông số kỹ thuật: Cấu hình: 24 kênh,chống chịu được với thời tiết. – Bộ chuyển đổi tương tự số (A/D): 24 bit. – Dải động: 144 dB (hệ thống), 110 dB (tức thời, đo được) ở 2 ms, 24 dB. – Độ méo: 0,0005% @ 2 ms, 1,75 đến 208 Hz. – Dải tần: 1,75 Hz đến 20 kHz. Có tùy chọn tần số thấp 0,6 và DC. – Trạng thái không đo được:> 100 dB tại <= 100 Hz, 36 dB. – Nhiễu xuyên âm: -125 dB ở 23,5 Hz, 24 dB, 2 ms. – Nhiễu nền: 0,20 µV, RFI ở 2 ms, 36 dB, 1,75 đến 208 Hz. – Độ chính xác của tín hiệu khởi đo: 1/32 bước số hoá. – Tín hiệu đầu vào tối đa: 2,8 V PP, 0 dB. – Trở kháng đầu vào: 20 kOhm, 0,02 µf. – Tiền khuếch đại: Cấu hình tiêu chuẩn của nhà máy là 24 và 36 dB. Các cấu hình tùy chọn bao gồm 12 và 24 dB hoặc 0 dB. – Bộ lọc tần số và hiển thị: + Cắt tần thấp thấp: OUT, 10, 15, 25, 35, 50, 70, 100, 140, 200, 280, 400 Hz, 24 hoặc 48 dB. + Cắt tần cao: OUT, 32, 64, 125, 250, 500 hoặc 1000 Hz, 24 hoặc 48. – Bước số hoá: 0,02, 0,03125, 0,0625, 0,125, 0,25, 0,5, 1,0, 2,0, 4,0, 8,0, 16,0 ms. – Độ dài bản ghi: 16.384 mẫu tiêu chuẩn, 65.536 mẫu tùy chọn. – Dữ liệu tiền kích hoạt: Lên đến độ dài bản ghi đầy đủ. – Độ trễ: Độ dài bản ghi đầy đủ đến +100 giây. – Truyền dữ liệu: Sử dụng tiêu chuẩn truyền Ethernet qua cáp đồng tiêu chuẩn CAT-5 hoặc quang đa đa năng. Khoảng cách giữa các hộp: Cáp CAT 5 lên đến 0,25 km; cáp quang lên đến 1,5 km. – Các kênh phụ trợ: Tất cả các kênh Geode có thể được lập trình dưới dạng AUX hoặc DATA. – Thiết bị kiểm tra: Đo nhiễu, xuyên âm, CMR, dải động. – Định dạng file dữ liệu: Tùy chọn chuẩn SEG-2. SEG-D và SEG-Y. – Phần mềm hệ thống: Phần mềm điều hành cơ bản bao gồm thu thập, hiển thị, lọc số liệu … và các tính năng tùy chọn khác. – Phần mềm ứng dụng đi kèm: SeisImager / 2D Lite. – Lưu trữ dữ liệu: Lưu trữ dữ liệu dạng file SEG-2 trên máy tính xách tay / PC. – Nguồn nuôi: 12V DC. – Môi trường hoạt động: từ -50ºC đến + 70ºC (-58ºF đến + 158ºF). Không thấm nước. – Kích thước: Dài: 25,4 cm; Rộng: 30,5 cm; cao: 17,75 cm; Trọng lượng: 3,6 kg (10x12x7 in;8 lb). Sử dụng đầu nối 61 chân Bendix chống thấm nước cho đầu vào geophone. – Hệ điều hành: Windows XP / 7/10.
